摘要：本文以我公司應用案例為例，介紹宇電AI智能溫控儀表在我公司石油庫區油漿線電加熱器設備上的應用，例如，在整個電加熱設備中對溫度精確控制的重要作用。通過實際生產運行證明宇電公司的AI智能溫控儀表在溫度控制方面具有控制精準、高穩定性和操作方便等特點，有效控制了油漿的溫度，保證了產品質量，節約了成本。

關鍵詞：AI智能溫控器，電加熱器

Application of YuDian AI Instrument in Electric Heating Equipment in Oil Refining Factory

Author: Zhang Dongmin

Abstract：Taking my companyundefineds application case as an example, this paper introduces the application of yudian AI instrument on the oil slurry electric heater equipment in my companyundefineds oil reservoir area. This paper introduces the important role of yudian AI instrument in the accurate control of temperature control in the entire electric heating equipment. Through the actual production and operation, it is proved that the AI instrument of Yu yudian Co., Ltd. has the characteristics of precision, high stability, and convenient operation in terms of temperature control. It effectively controls the temperature of the slurry, ensures the quality of the product, and saves costs.

Key words: AI thermostat, electric heater

0  引言

隨著工業自動化發展，溫度控制、壓力控制等自動控制成為了檢測控制一個設備運行好壞重要指標，然而如何選擇一種好的設備尤為重要。在當今對自動化程度要求越來越高，對高精度控制越來越嚴，尤其是重要設備溫度控制、壓力控制、流量控制等等。隨著溫度控制設備的增多，自動控制顯得越來越重要，目前我公司引進了一套電加熱器設備，專門用來控制油漿線溫度，為達到控制質量、節約成本，我們選用宇電AI智能溫控儀，用來控制當前溫度指標。由于原來我們用了很多宇電溫控設備，而且設備運行10余年質量沒出過問題，所以此次選擇了宇電AI高精度智能溫控儀表來控制油漿的溫度。

1  AI高精度人工智能溫控器[1]設計要求

1.1  主要技術參數

1.1.1方案介紹及工藝操作說明

公司伴熱方案采用的是集膚效應電伴熱，電伴熱功率180W/m，其工作原理：一種基于電流的集膚效應及鄰近效應原理的電伴熱系統。是交流電流通過碳鋼導體時電流逐漸趨膚在導體表面的一種現象，而鄰近效應是一對通以反向等電流電體間的一種電磁現象，在加熱管中的電纜和加熱管間通以電流時，加熱管上電流逐漸趨膚在加熱管內壁，而正是這薄薄的內壁產生的焦耳熱來滿足伴熱的需要。優缺點：1.集膚電纜本身不發熱，只承受電壓和集膚發熱管上發出來的熱量，(在同等伴熱溫度下,集膚電纜芯線上溫度要比串聯帶低 30~50 度)；使用壽命長，可達 20~30 年。2. 由于發熱管接地，所以發熱管不帶電，安全性較高。3. 單點伴熱距離長，一個電源點伴熱距離可達二十公里以上，且控制點少，易于管理。4. 結構堅固，整個系統不容易損壞；加熱管由于采用金屬材料，使用壽命長。5. 集膚熱管與主管道采用點焊，中間縫隙嵌入導熱膠泥，熱量傳遞快，熱管與主管線溫差低，節約能耗。

1.1.2集膚效應電伴熱電路和溫度控制

根據管線伴熱設計參數計算出需要功率，當有電流流過伴熱管道時，在工藝管道上設置溫控器；當溫度低于維持溫度時，溫控器觸點閉合輸出使線圈閉合通電動作，從而達到加熱目的。二次原理圖如下：

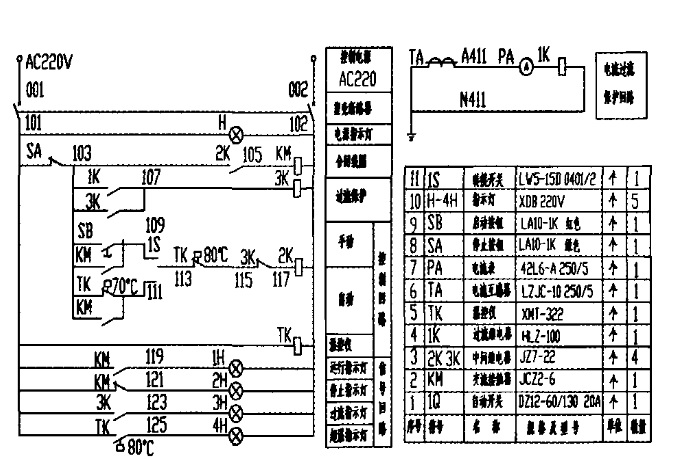

圖1電伴熱二次原理圖

本系統中宇電AI智能溫控器共有8路溫度器，控制現場8路加熱設備，每一路對應每一個操作按鈕，操作按鈕打自動后，根據溫控器設定溫度自動加熱停止，操作方便簡單，整個溫度顯示、操作情況可在DCS控制室監控顯示，方便安全，全過程監控。避免每一路電加熱故障引起整個管道介質溫度。通過宇電AI智能溫控器進行控制，精度要求高，精確到0.01度，設定好溫度后，自動進行加熱。使用簡單，操作維護方便。

2、設備配置

2.1硬件配置

整套設備有GGD控制柜兩個，電流電壓表、加熱器、宇電AI高精度智能溫控器等組成，這里只簡要介紹AI高精度智能溫控器。

2.2宇電AI高精度智能溫控器主要特點

2.2.1主要特點：

宇電AI高精度智能溫控器-0.05級精度調節，測量精確，性能好的調節器，適用于按一定時間規律自動改變給定值進行精密測量與控制的場合，程序段數高達180段，主要應用分析儀器、恒溫等設備上。輸入可選熱偶、熱阻、電壓及電流等；分辨力達0.001℃；采用選進模塊化結構，提供豐富輸出規格；個性化設計操作方便、易學易懂；采用先進人工智能PID算法，無超調，具備自正鼎；具有手自動勿擾切換功能；可作為下位機使用；抗干擾性能符合嚴酷工業條件下電磁兼容的要求；具有停電處理，測量值啟動及準備、曲線擬合、運行多條曲線的功能；用戶可對給定范圍內測量值進行二次校正與非線性補償，以實現高精度測量。

2.2.2宇電AI高精度智能溫控器操作介紹

本系統中宇電AI高精度智能溫控器共有8路溫度器，控制現場8路加熱設備，每一路對應每一個操作按鈕，操作按鈕打自動后根據溫控器設定溫度自動加熱停止，操作方便簡單，整個溫度顯示、操作情況可在DCS控制室監控顯示，方便安全，全過程監控。避免每一路電加熱故障引起整個管道介質溫度，本操作可依據溫控器操作手冊簡單設定，具體操作不在闡述，只需要設定油漿線需要恒定溫度即可。

3  結論

通過一年多實踐運行證明，宇電AI溫控儀表控制溫度精準，而且無任何故障，有效保障了質量可靠性。提高了生產效率和質量，節約了電的成本。從運行過程中來看AI智能溫控器具有控制精度高，安全性能好、容易操作、功能強大等特點。

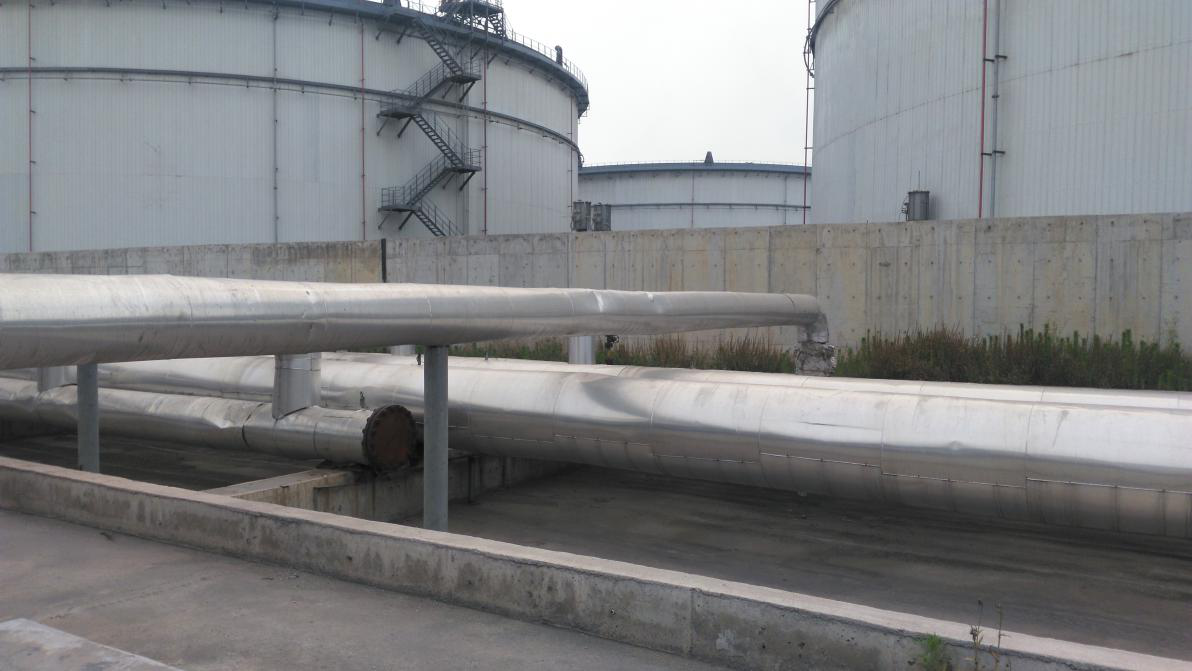

圖2廠區圖

.

圖3控制柜

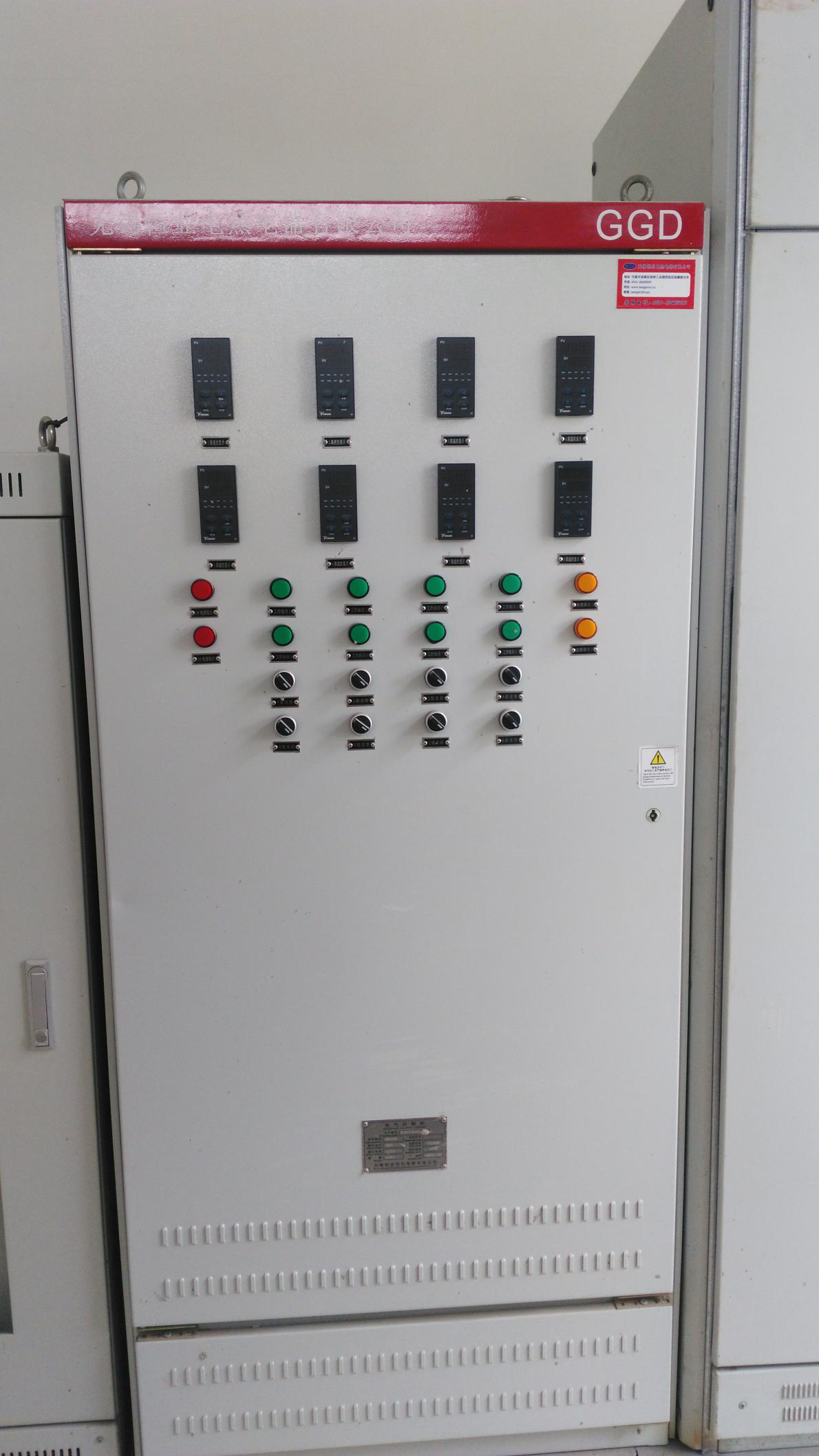

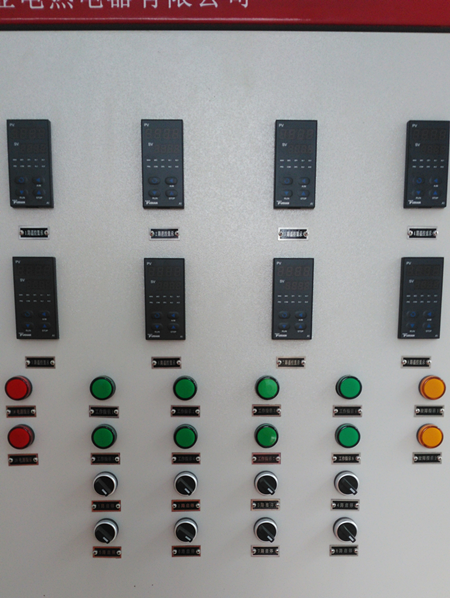

圖4控制柜

參考文獻

[1]宇電AI智能溫控器使用說明書. 廈門宇電自動化科技有限公司.版本1994-2017

[2]馬工.電加熱器使用操作說明.無錫電加熱器有限公司.
